Схемы подключения к автомобилям

Для корректной и безопасной работы рекомендуется использовать только оригинальные тестера спидометров

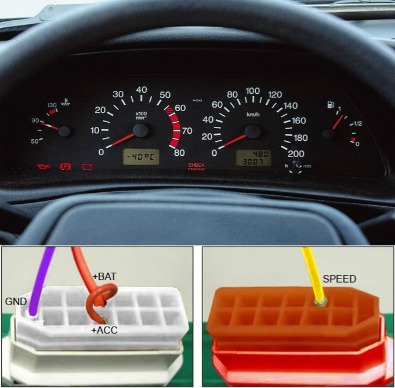

ваз

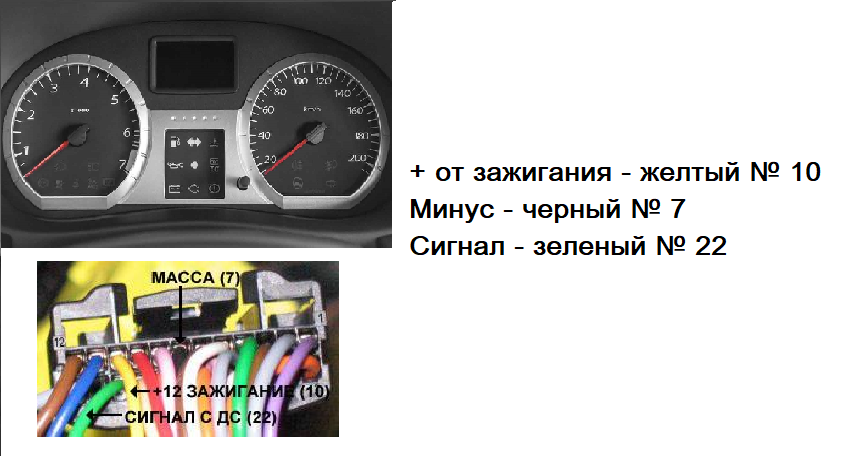

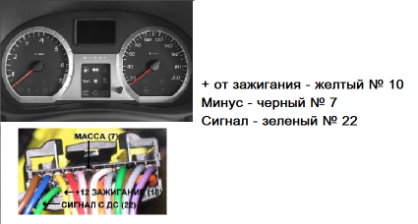

Семейство Рено

• Лада Ларгус с 2012г. до 2021г.

• Рено Логан 1 с 2004г. до 2014г.

• Рено Дастер с 2010г. До 2015г.

• Нисан Альмера G15

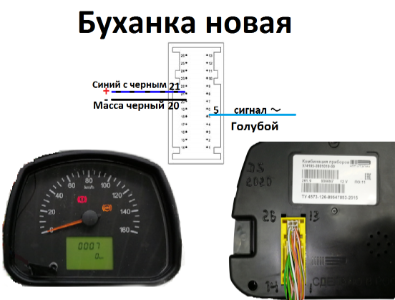

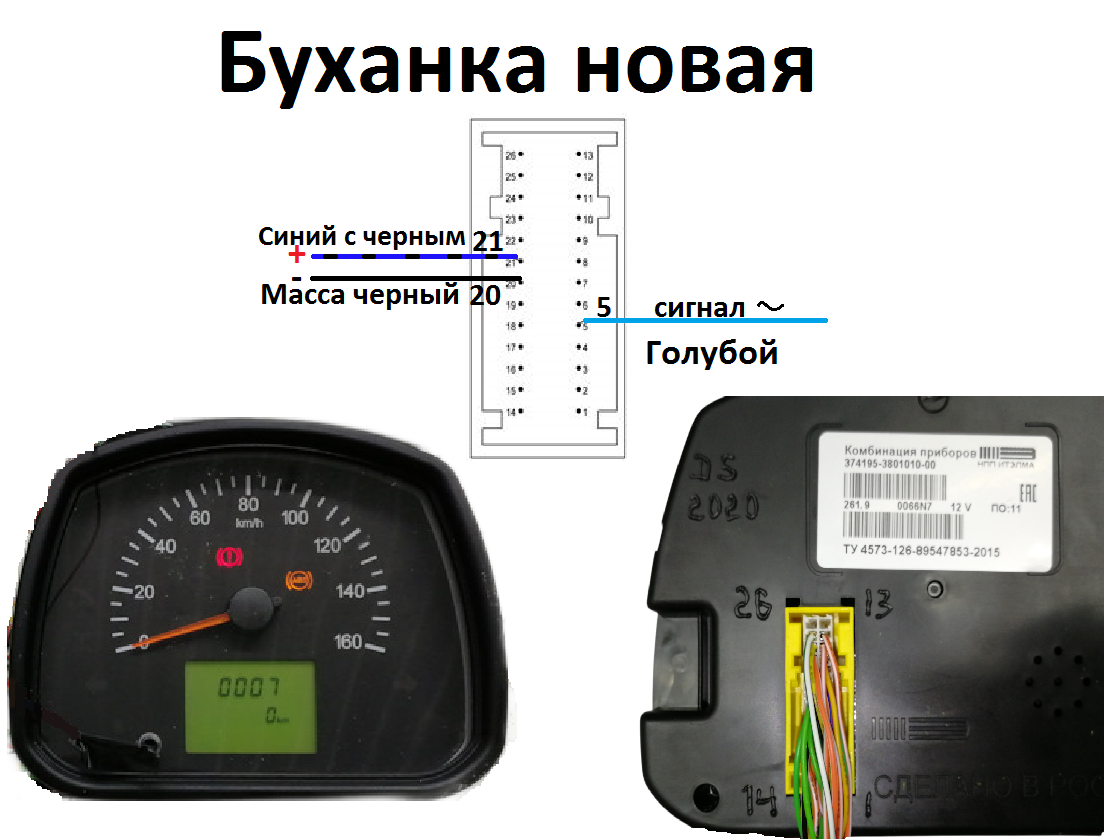

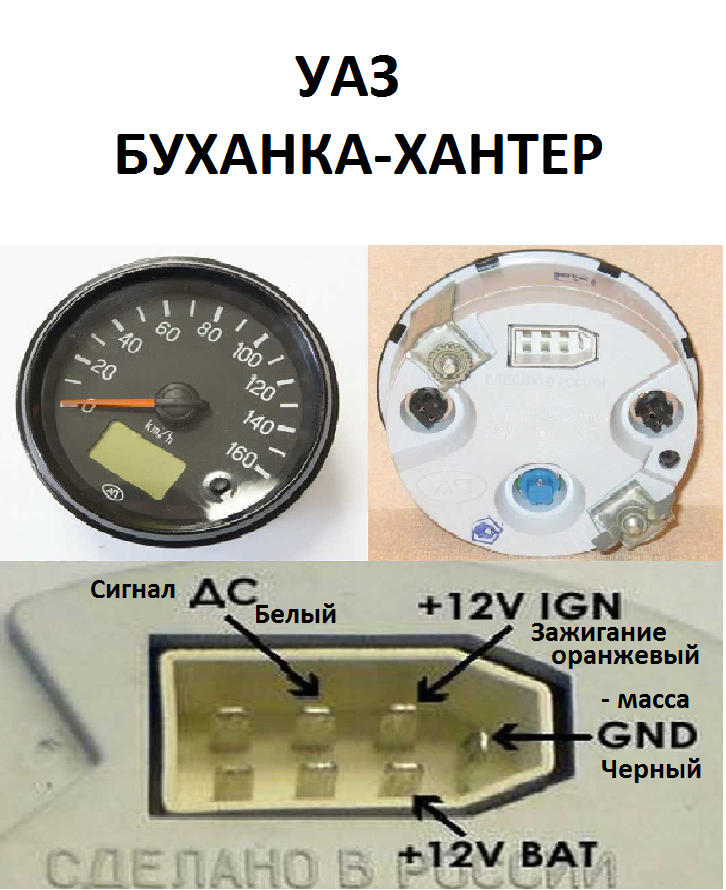

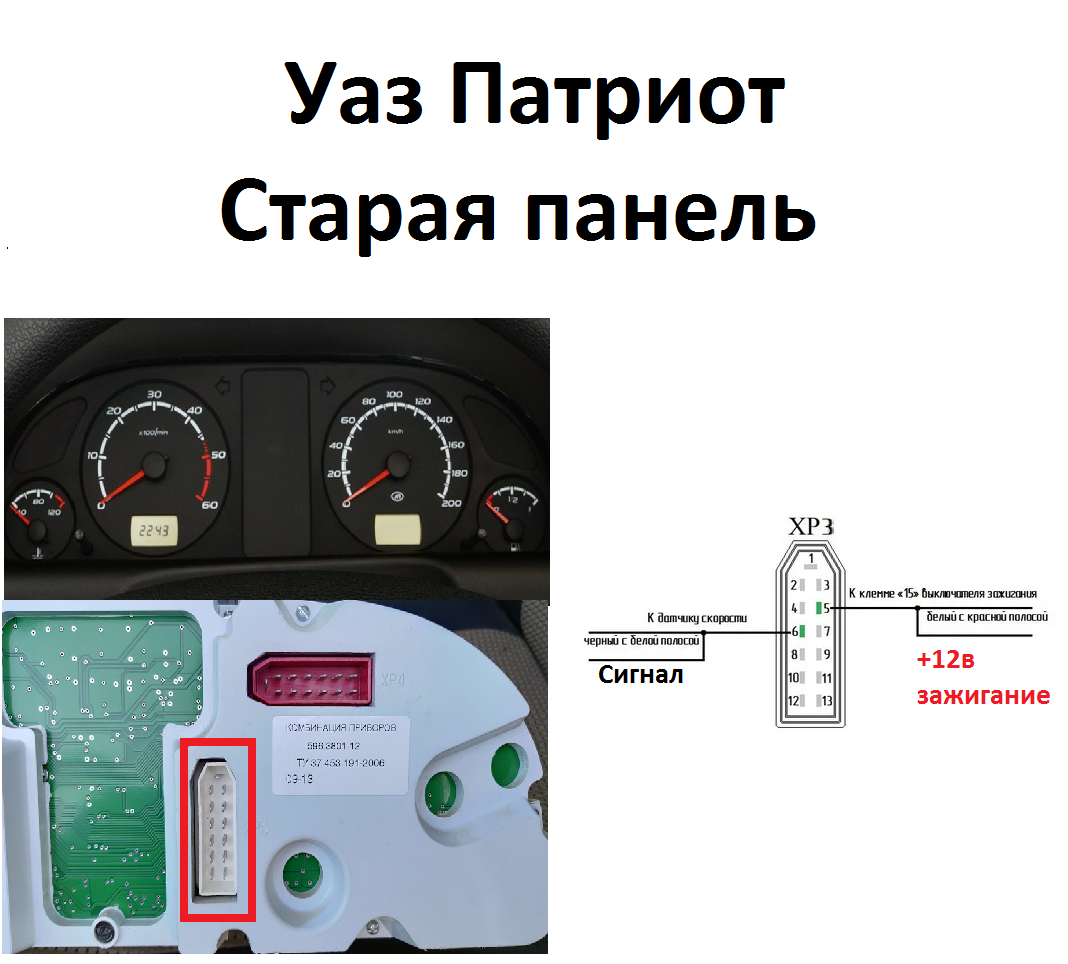

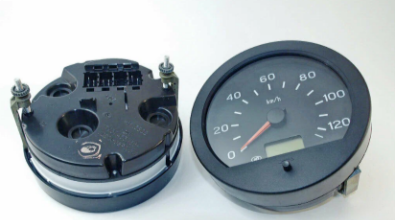

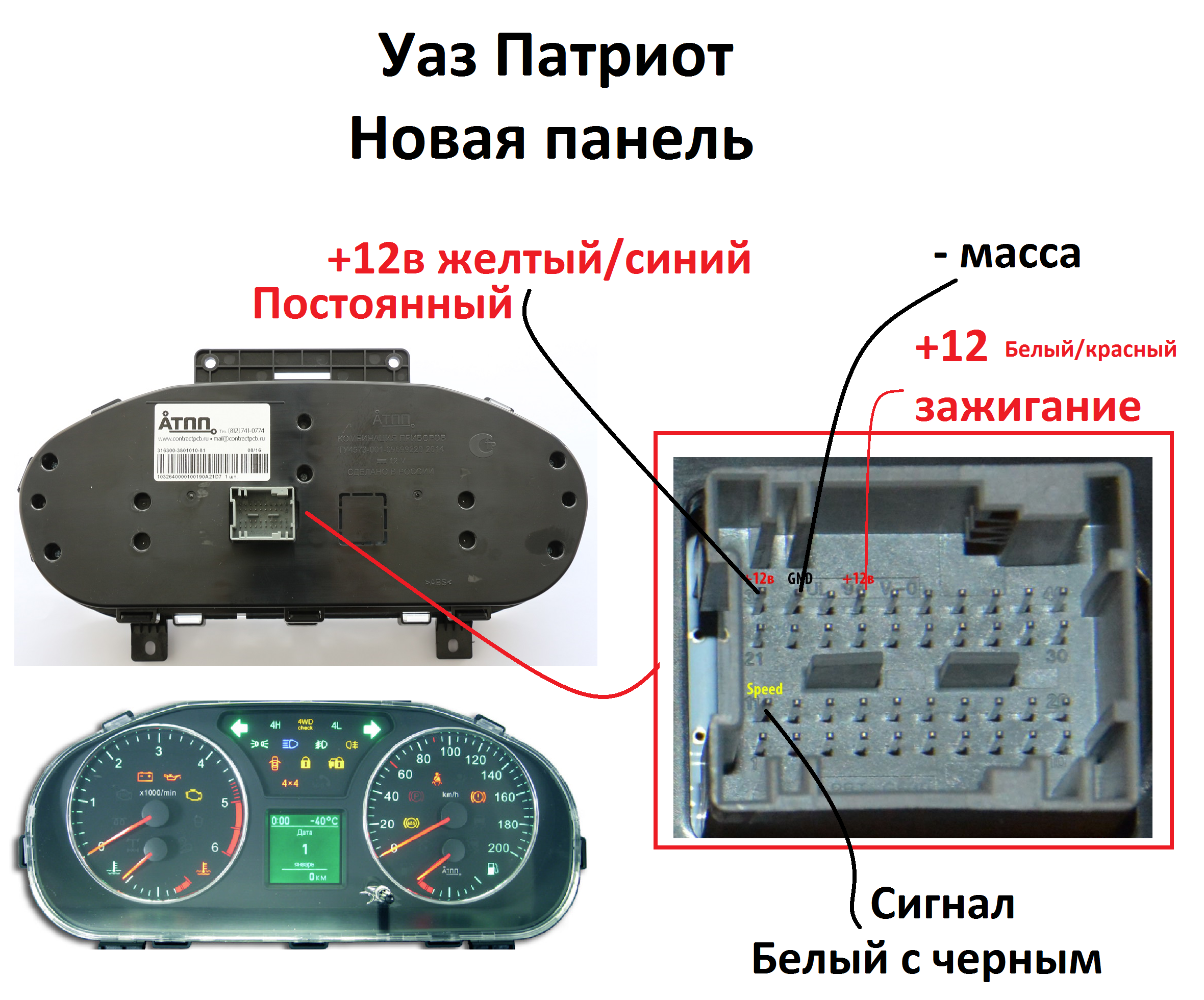

уаз

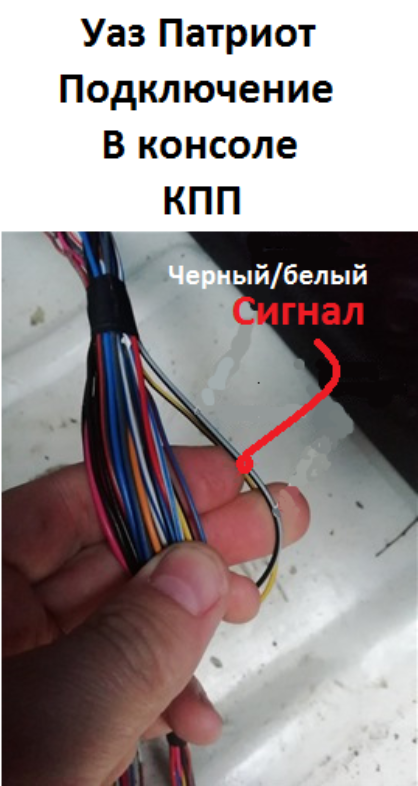

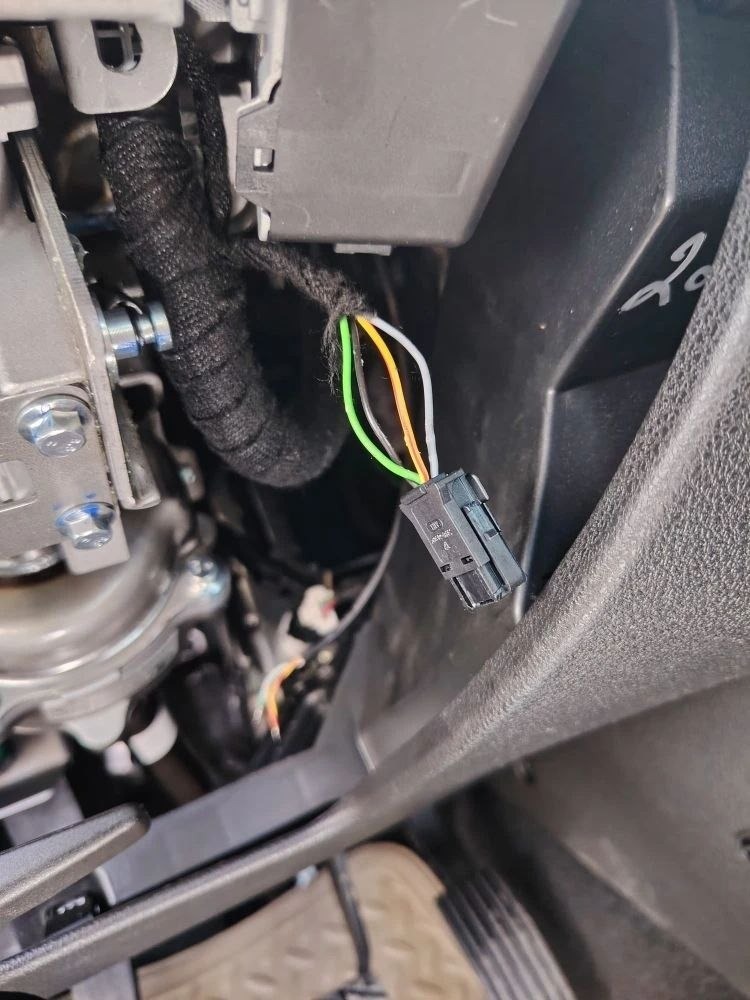

Снять пластик вокруг ручки КПП, найти жгут, и подключиться к проводу указанному на фото, плюс и минус можно взять с прикуривателя.

газ

камаз

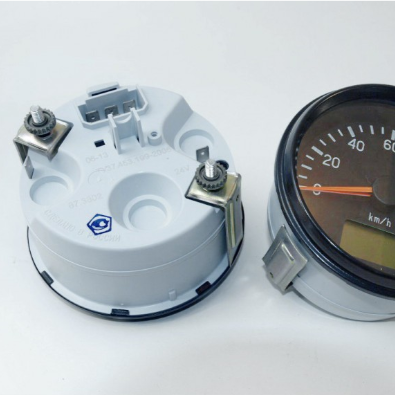

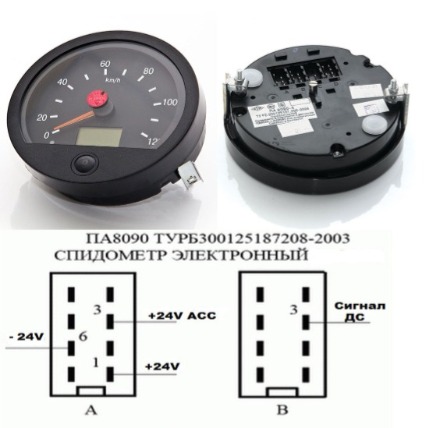

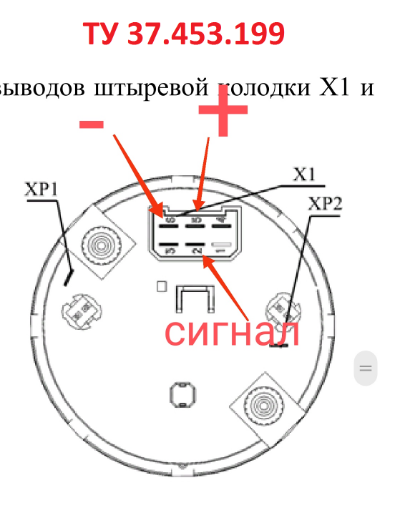

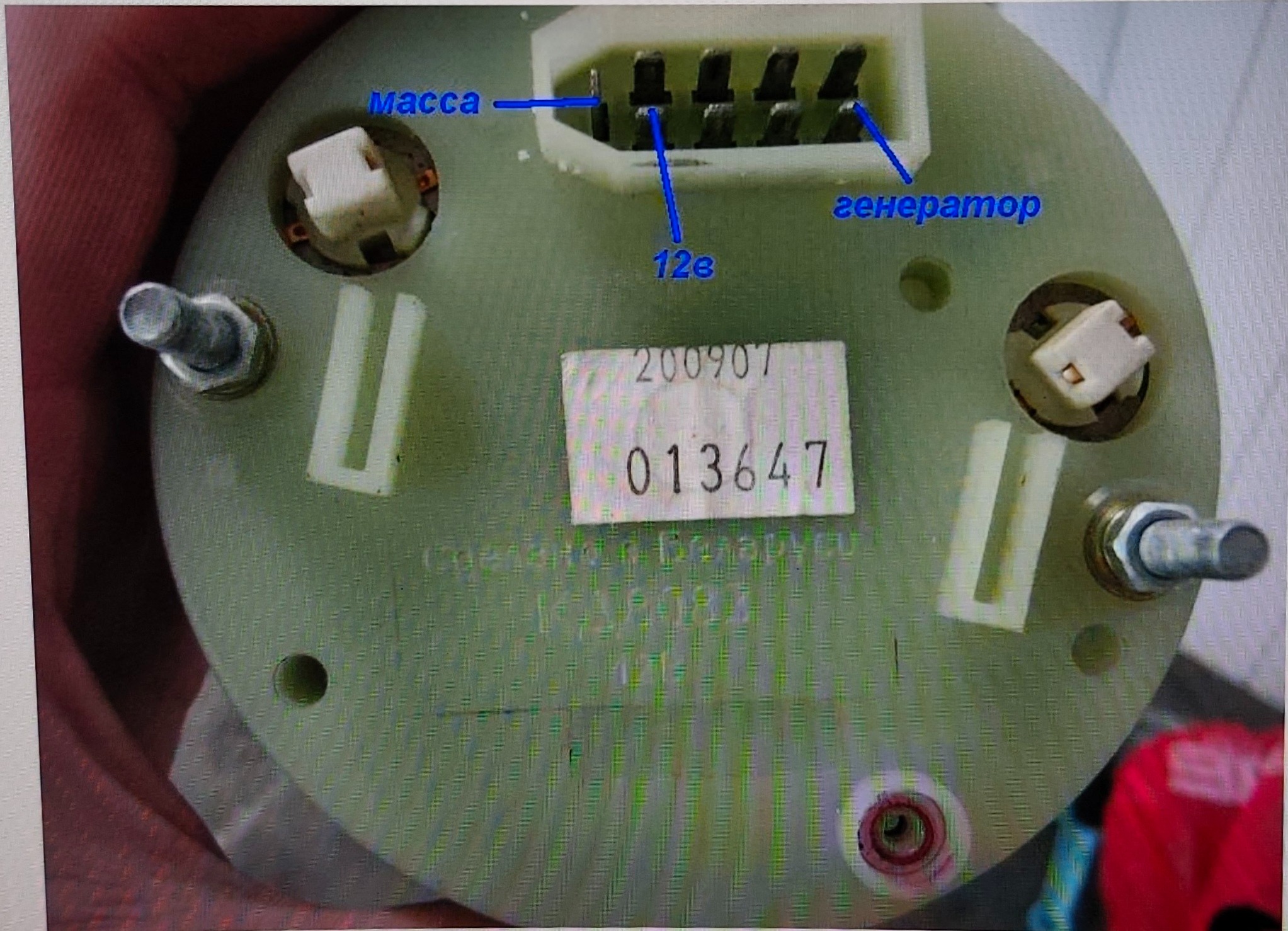

Однофазные спидометры 1 сигнал

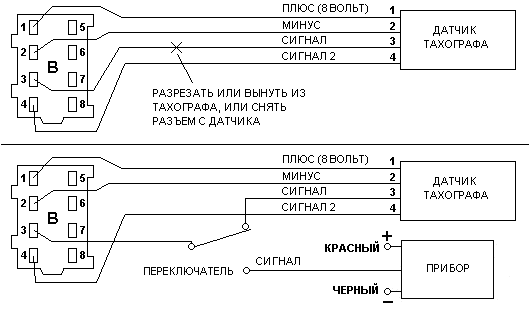

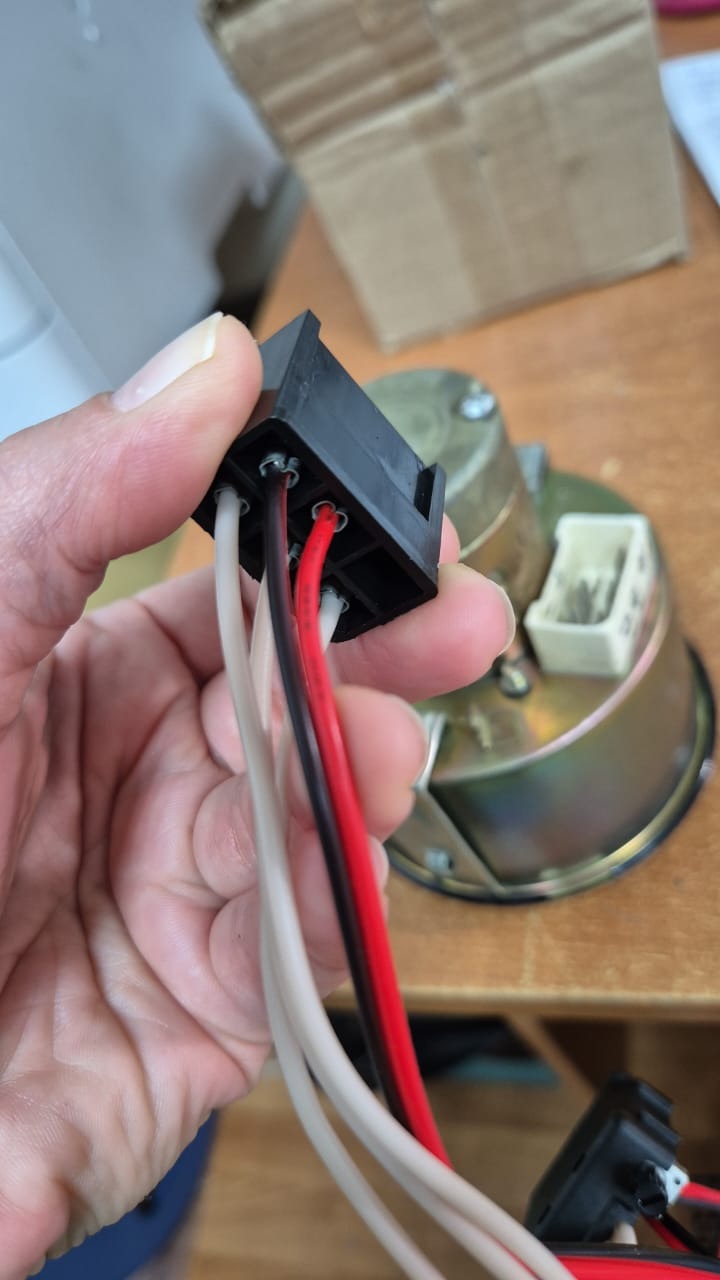

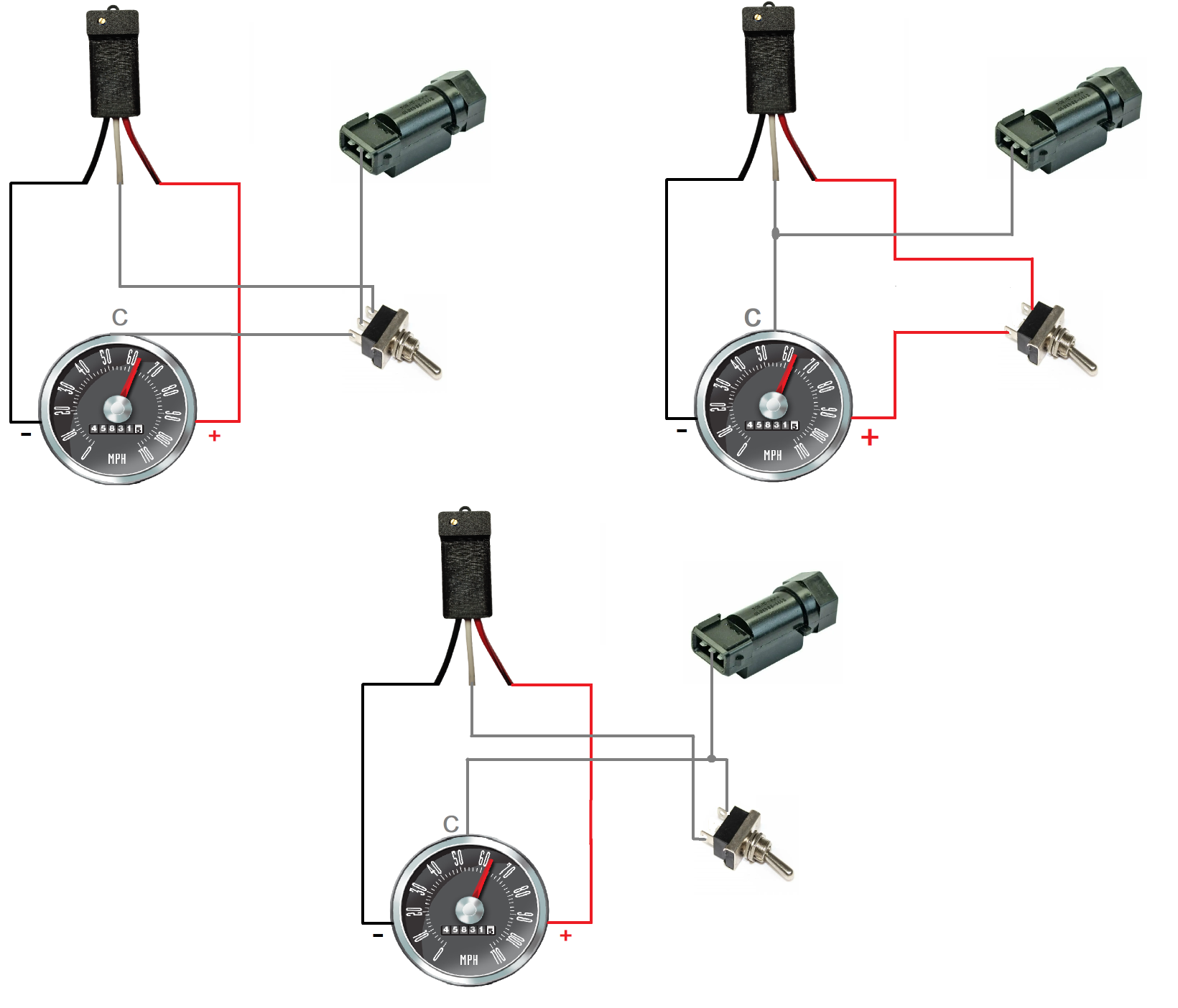

Пример подключения подмотки к спидометру КАМАЗ с одной фишкой Смотреть

Пример подключения подмотки к спидометру КАМАЗ с несколькими фишками.

Смотреть

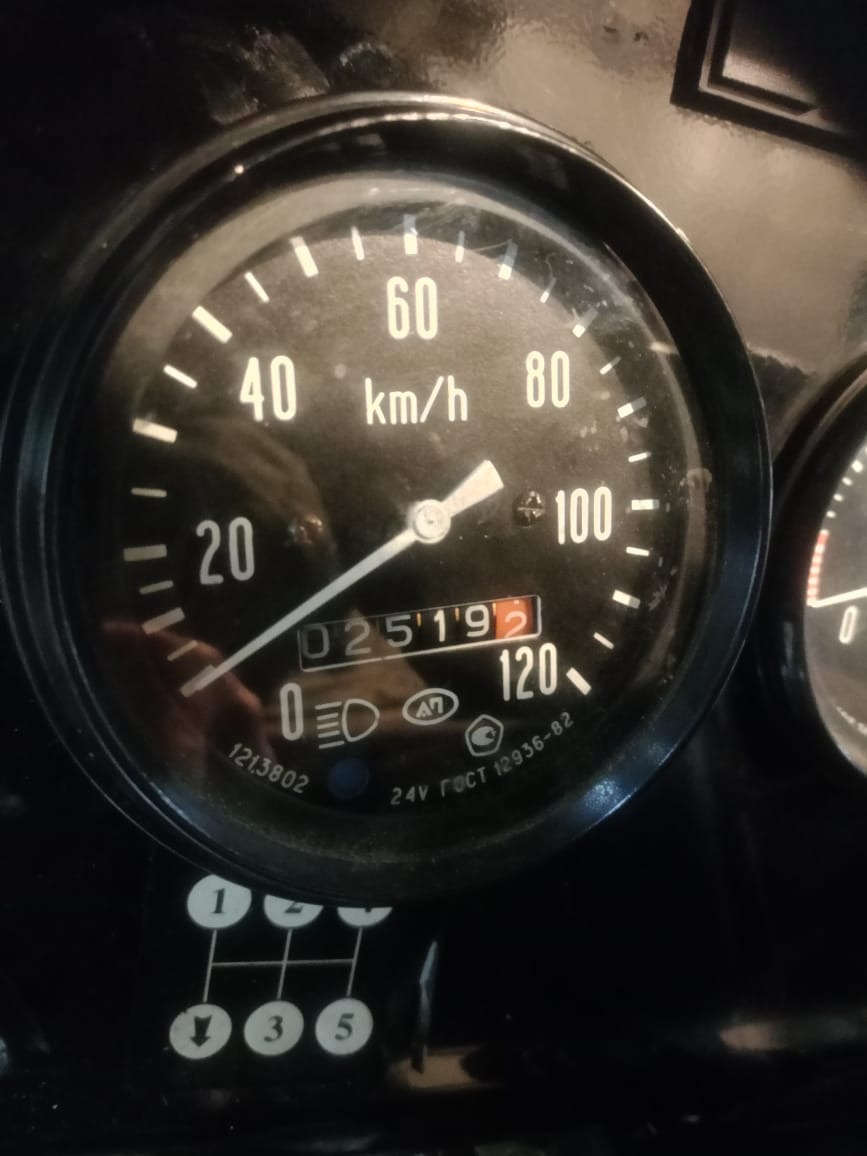

КАМАЗ

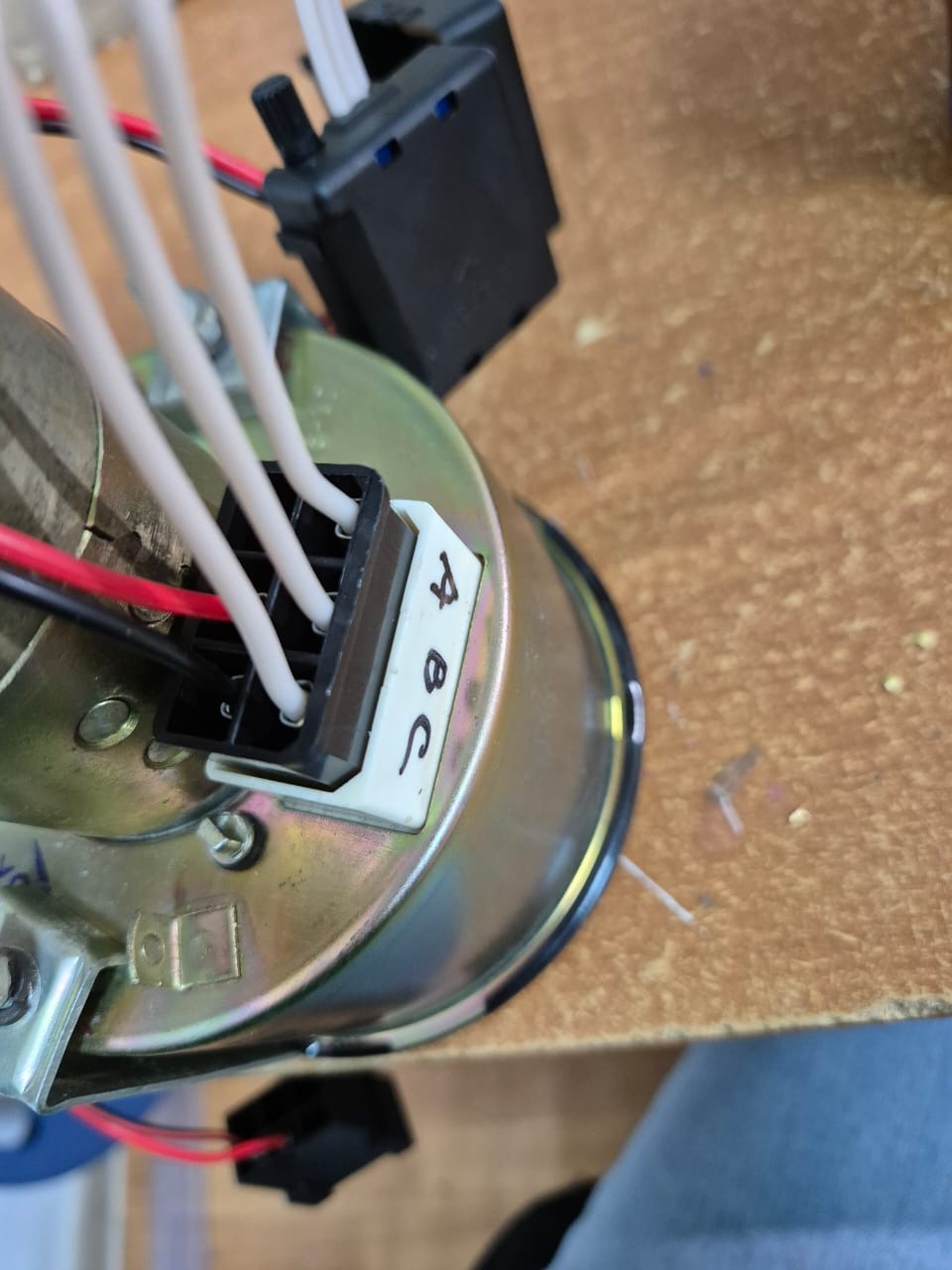

3-х фазный спидометр

3 сигнала

121.3802

Данный спидометр старого образца и запустить можно только 3-х фазным тестером спидометра, любые другие тестера не подходят.

3-х фазный спидометр подключается в разрыв: отсоединить фишку от спидометра и вставить в вход тестра, ответную часть фишки тестера вставить в спидометр, регулятором плавно отрегулировать скорость. КУПИТЬ
